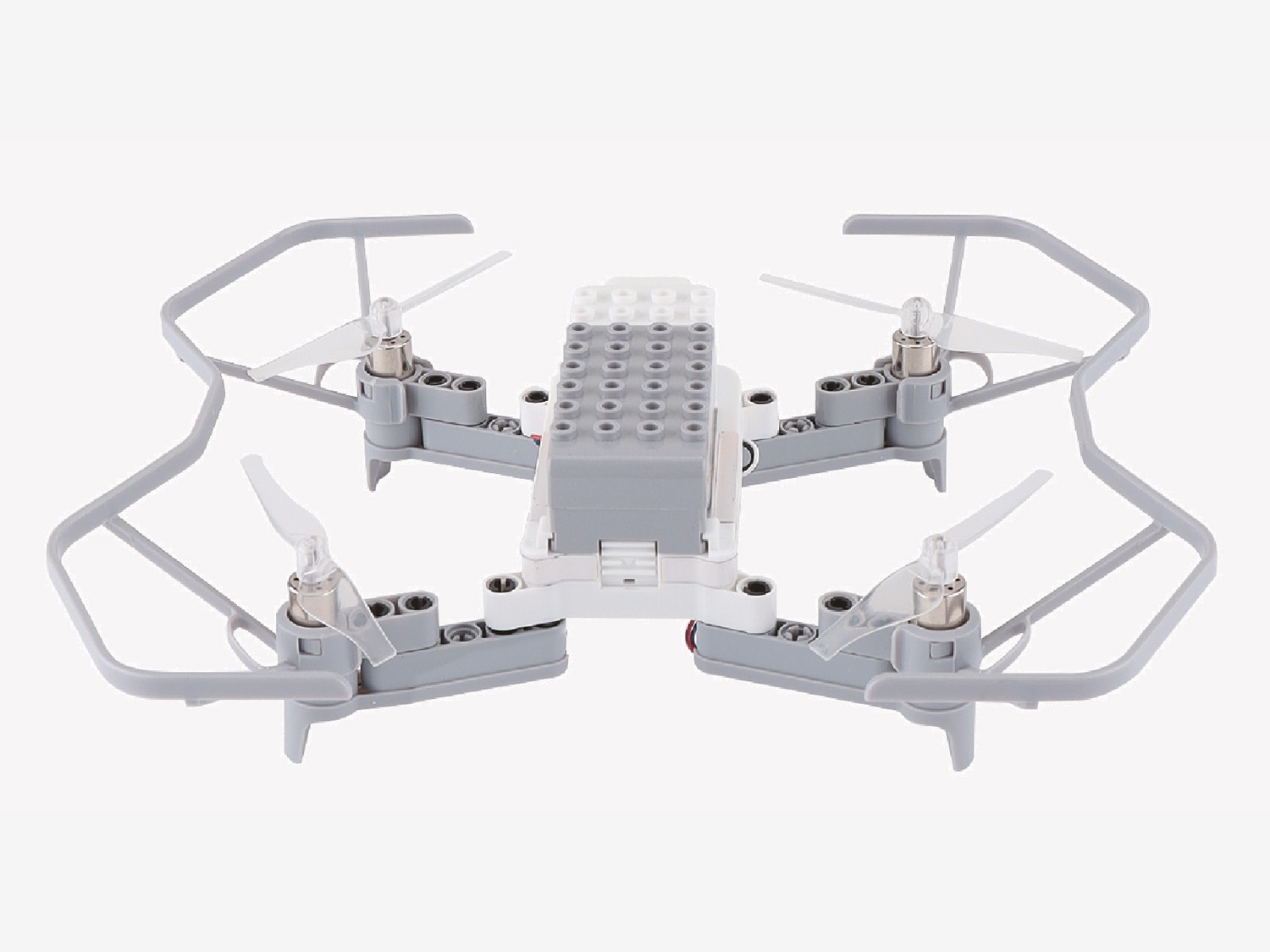

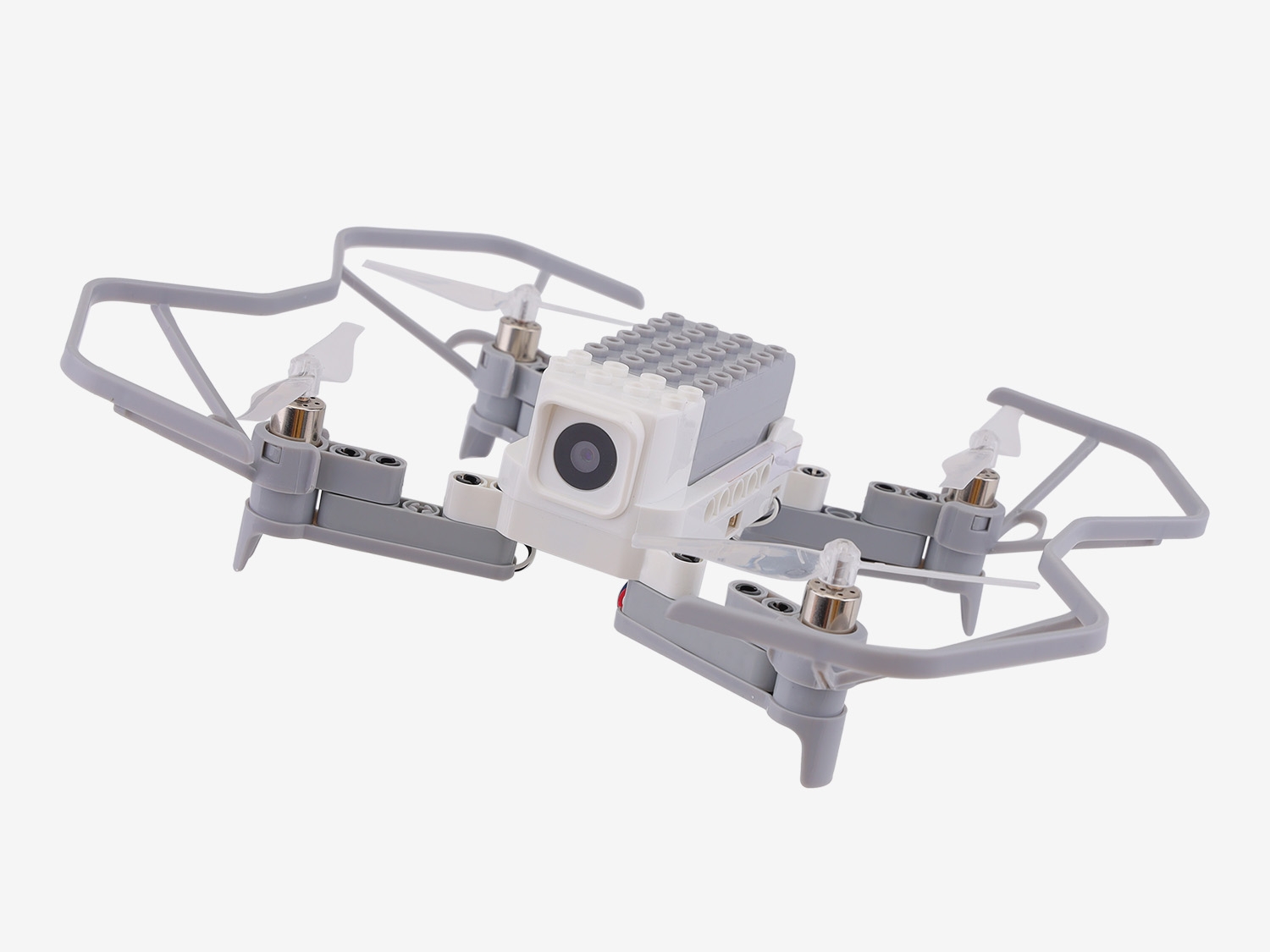

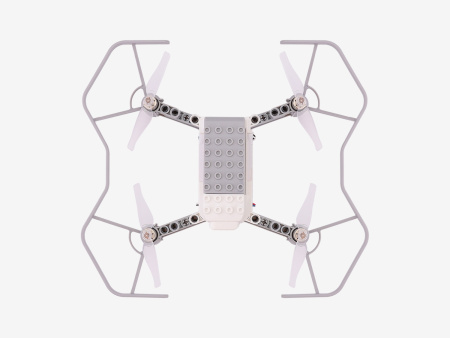

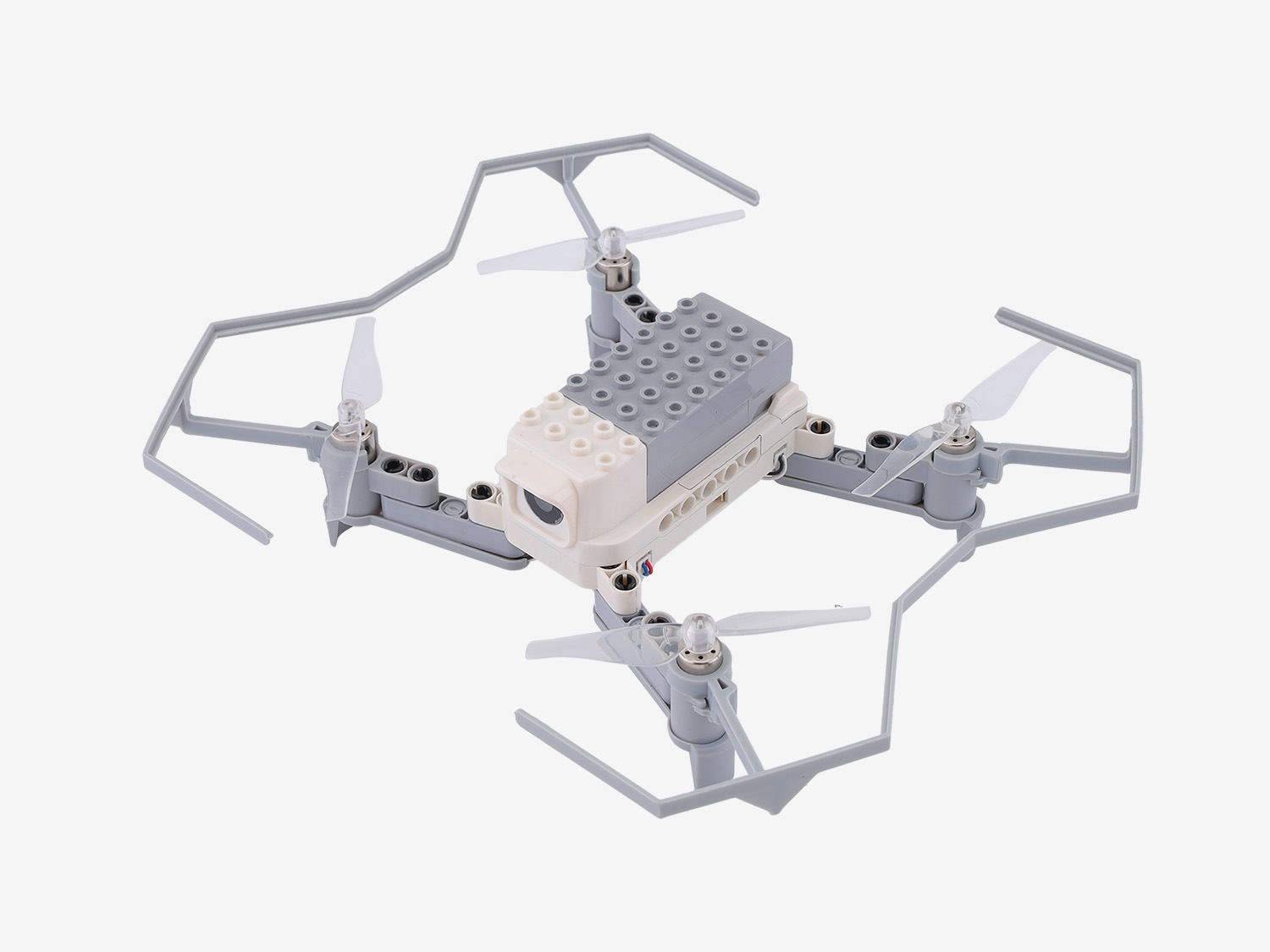

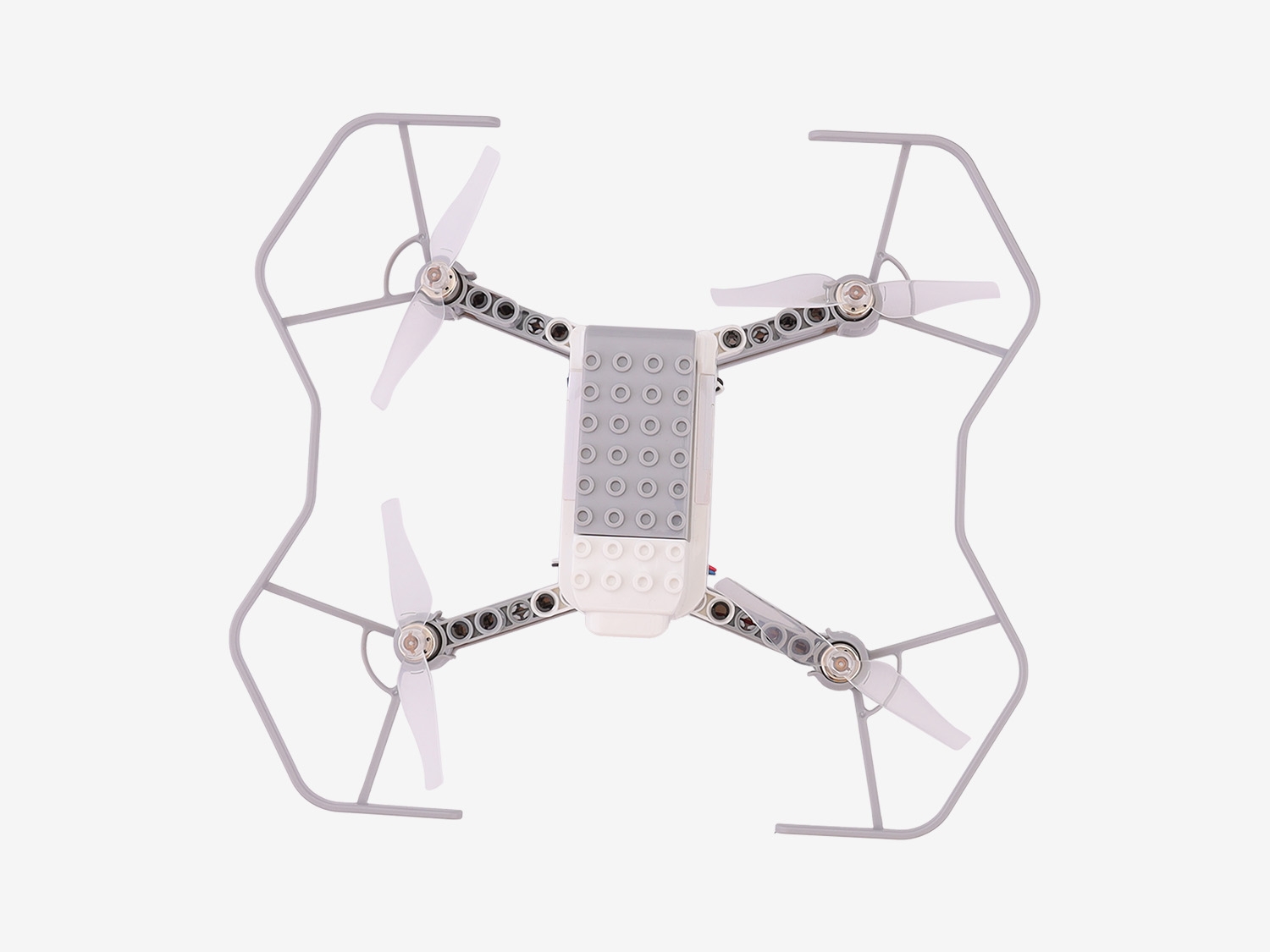

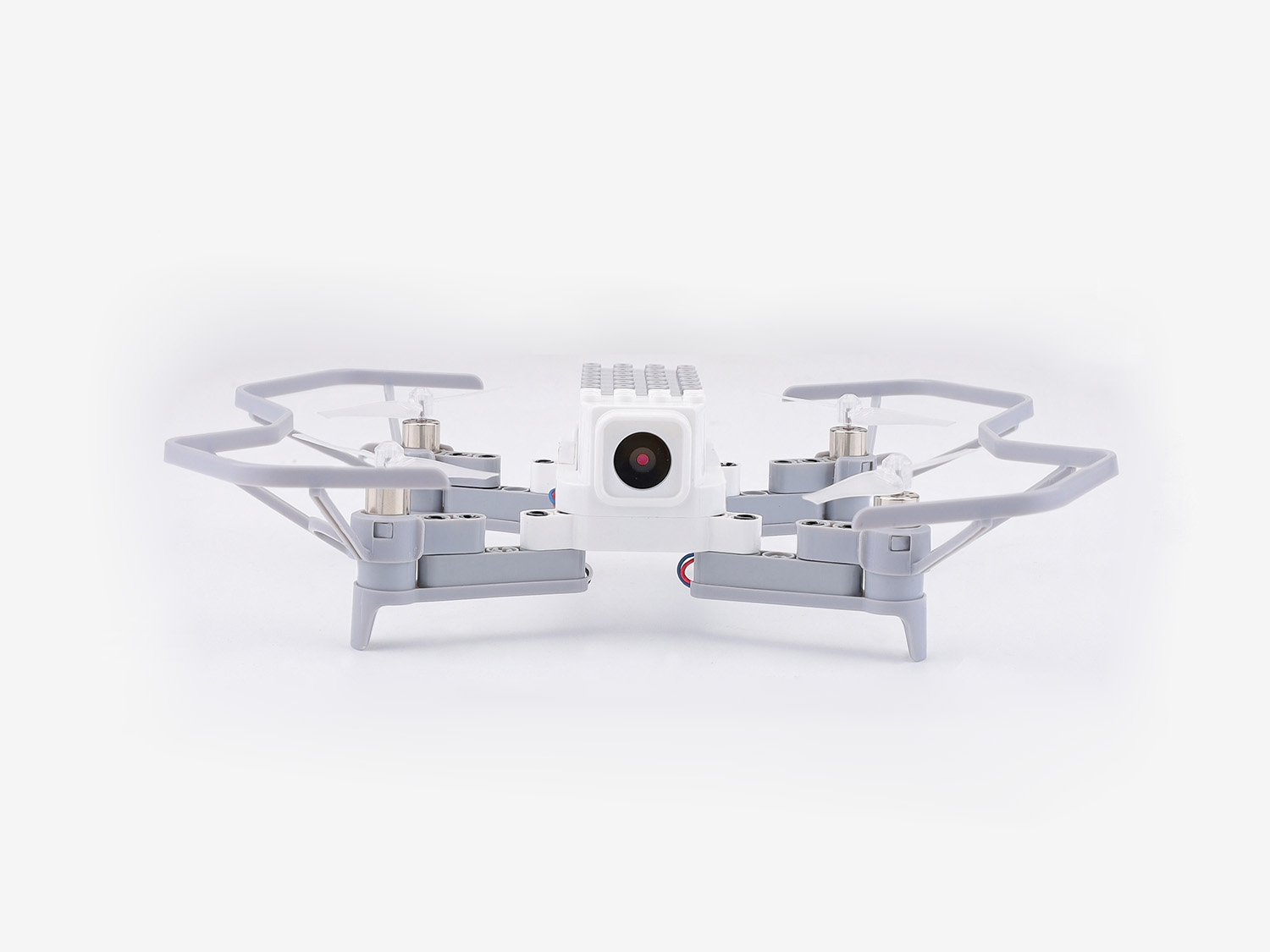

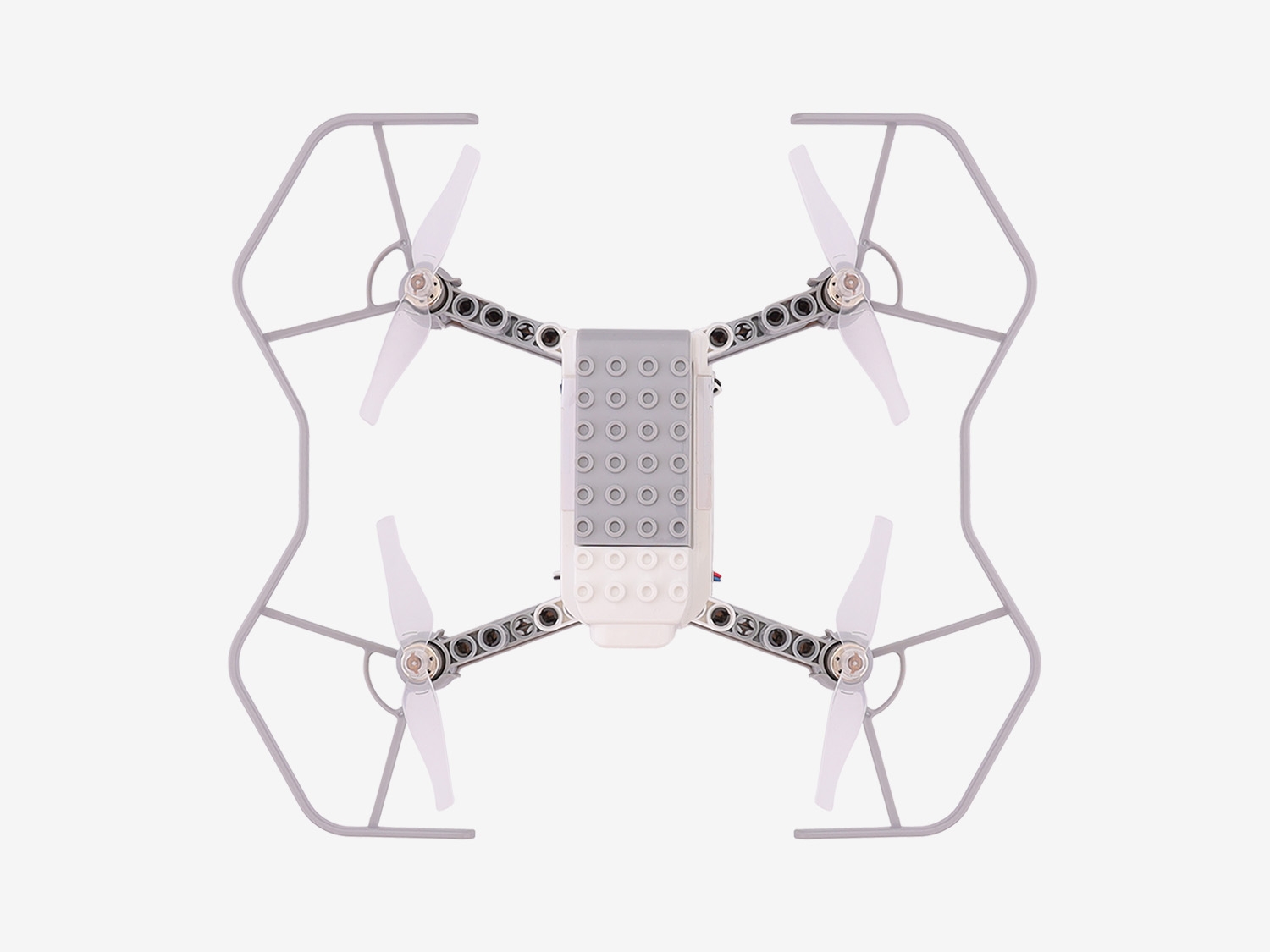

Учебный квадрокоптер «Пиксель-Вжик»

Дрон «Пиксель-Вжик» позволяет:

• получить знания об основных особенностях конструкций беспилотных летательных аппаратов и их эксплуатации;
• развить способности творчески подходить к использованию возможностей БПЛА;
• сформировать у учащихся познавательный интерес к отрасли «Беспилотных авиационных систем»;
• освоить базовые знания программирования;
• научиться составлять полетные задания для автономного полета дрона.

Квадрокоптер подходит для создания специализированных кружков в школе для реализации национального проекта «Беспилотные авиационные системы» и федерального проекта «Стимулирование спроса на отечественные БАС». Квадрокоптер может быть запрограммирован с помощью блочного Scratch-программирования, которое основано на принципе простого перетаскивания логических блоков с командами, а также перейти на более продвинутый уровень программирования, составляя полетные задания на языке Python.

Универсальность дрона состоит в LEGO-совместимом ресурсном наполнении конструктора БПЛА. Совместное применение двух уникальных образовательных решений позволяет расширить цели и задачи:

• развивать творческие навыки;
• строить игровые ситуации;
• образовательным учреждениям позволяет использовать продукт совместно с конструкторами LEGO, которые есть в каждой школе и используются учащимися в образовательном процессе;
• дает возможность подготовки к участию в конкурсах и соревнованиях различного уровня, в том числе международных соревнованиях формата PilotX проводимых в Китае.

Благодаря наличию в комплекте пульта управления, дрон можно быстро настроить и начать пилотирование. А наличие в дроне Wi-Fi позволяет создать пару с мобильным телефоном или планшетом, работающим на Android, iOS, Windows и на экране подключенного устройства в режиме онлайн видеть отличное изображение с 8 Мп камеры дрона, а также в полете делать фото и записывать видео. Встроенный датчик оптического потока (Optical flow) обеспечивает функцию зависания и автоматического позиционирования, что крайне необходимо на старте обучения пилотированию дрона.

Круговая ударопрочная защита обеспечивает сохранность дрона при случайных столкновениях, что позволяет осуществлять пилотирование дрона даже детям, впервые начинающим освоение БПЛА.

Вовлечение в систему образования «Пиксель-Вжик» охватывает разные школьные дисциплины:

• труд (конструирование);
• физика (основы механики и аэродинамики);
• математика (моделирование);
• информатика (программирование).

Квадрокоптер «Пиксель-Вжик» сертифицирован и соответствует Методическим рекомендациям Министерства Просвещения РФ по созданию и оснащению специализированных классов/кружков БАС, как «Программируемый учебный квадрокоптер».

Конструктивные особенности:

• Конструкция составных частей предотвращает возможность их неправильной сборки.
• Поверхности конструктора не имеют зазубрин, трещин, острых кромок, а также раковин и механических повреждений, снижающих прочность, эксплуатационные качества и ухудшающих внешний вид конструктора.
• Конструктор и его составные части выдерживают механические нагрузки, возникающие при использовании конструктора по назначению.
• Возможность установки и подключения дополнительных модулей: звукового, светового (светодиодного), модуля электромагнитного захвата, модуля обхода препятствий.

Функциональные характеристики:

• автономный полет по заданной миссии;
• автоматическая калибровка перед полетом;
• функции зависания и автоматического позиционирования дрона в пространстве
• (Optical flow);
• FPV-пилотирование;
• видео- и фотосъемка;
• онлайн трансляция полета;
• управление с помощью радиоаппаратуры, телефона, планшета, компьютера;
• управление и программирование с помощью бесплатного приложения для Android, iOS, Windows;
• программирование: блочное (Scratch), Python;
• тип конструктора: блочный (совместим с системой LEGO);
• сборка: модульная;
• возможность установки дополнительных функциональных модулей.

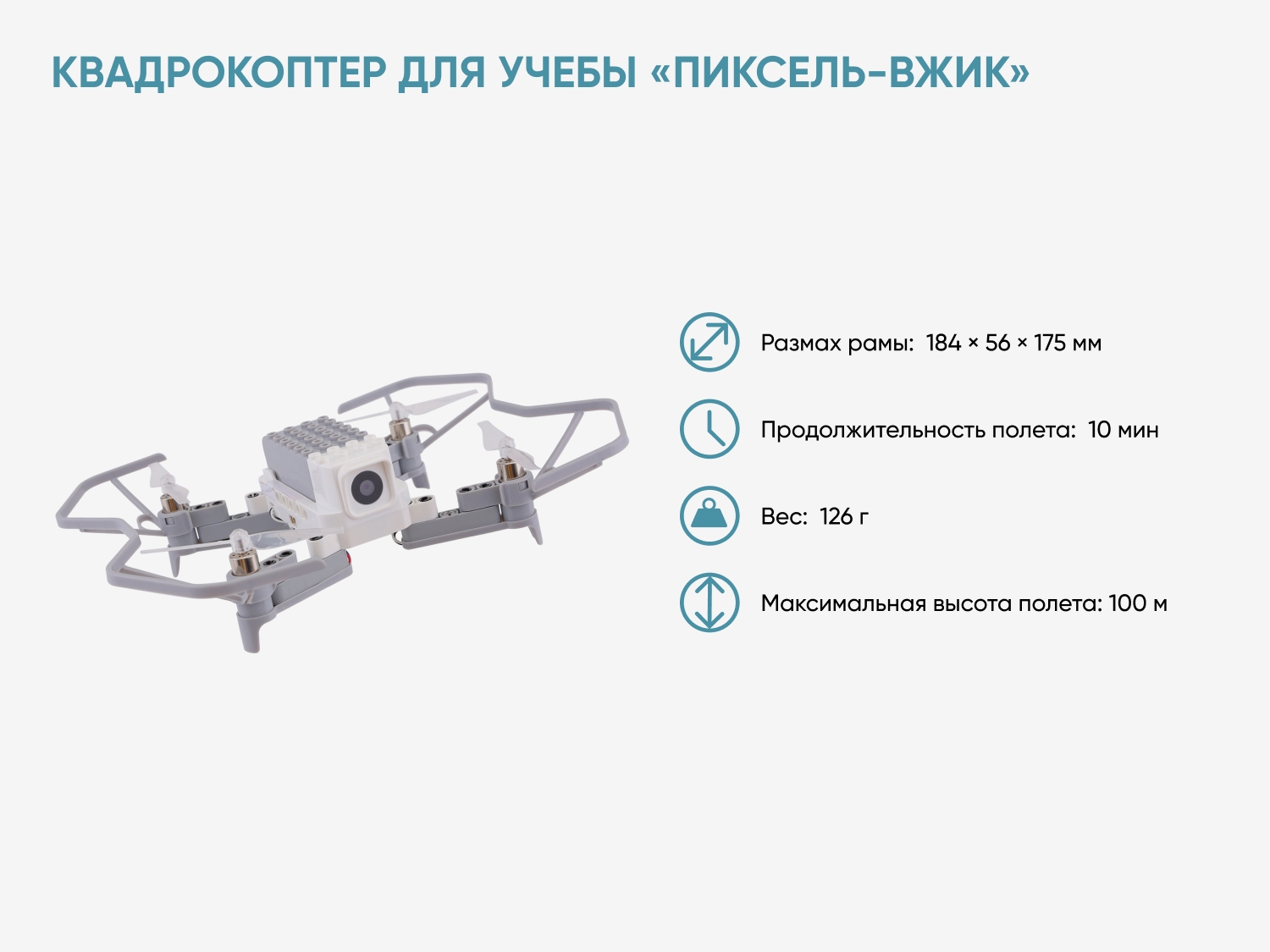

Технические характеристики:

• размах рамы: 184 × 56 × 175 мм;
• продолжительность полета: 10 минут;
• дальность радиосвязи: 100 метров;
• дальность видеосвязи: 100 метров;
• вес: 126 грамм;
• скоростной диапазон: до 10 км/ч;
• допустимая скорость ветра: 5 м/сек;
• температурный диапазон: −20 +40;
• максимальная высота полета: 100 метров;
• высота эффективного применения: 3 м.

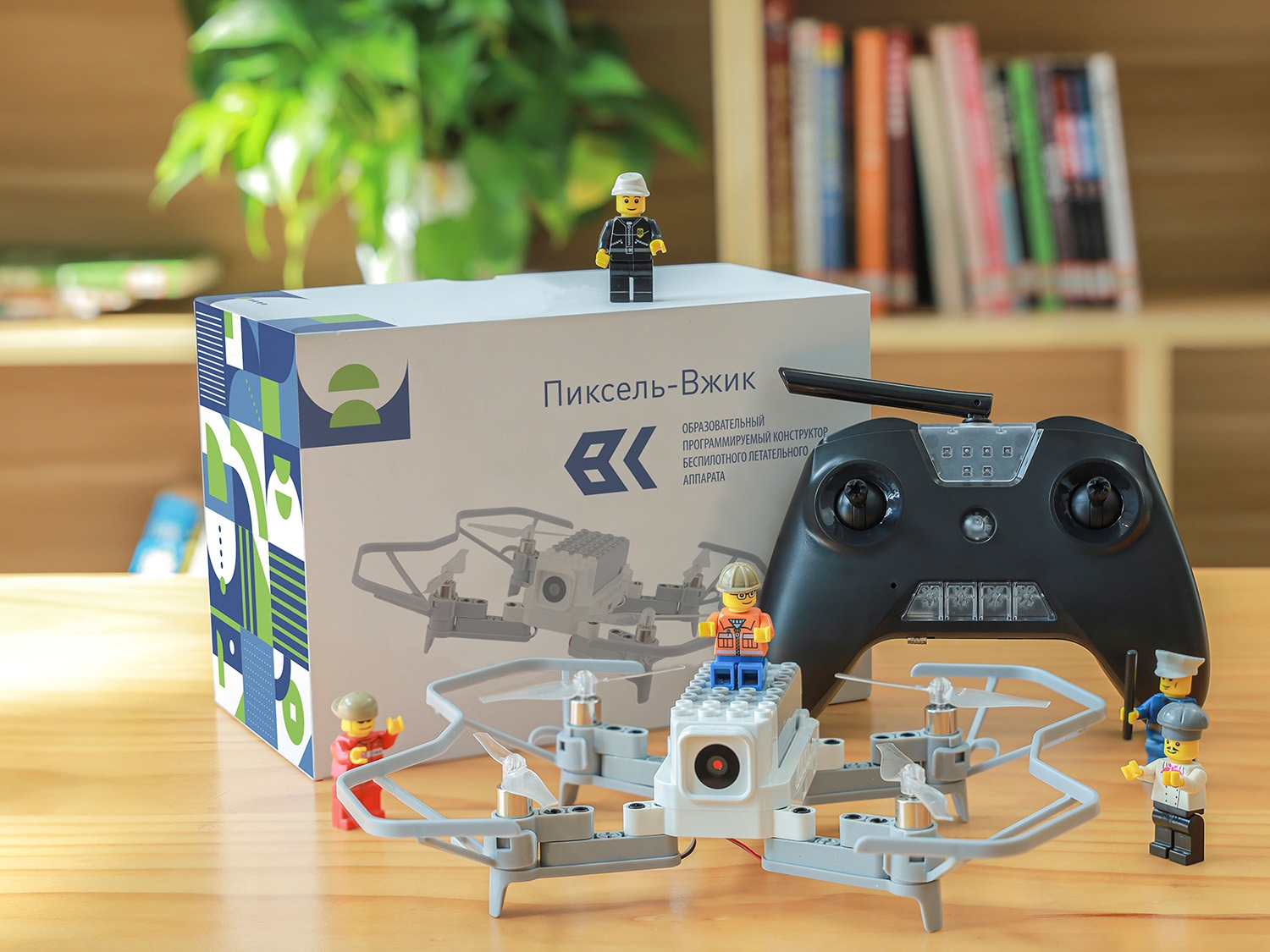

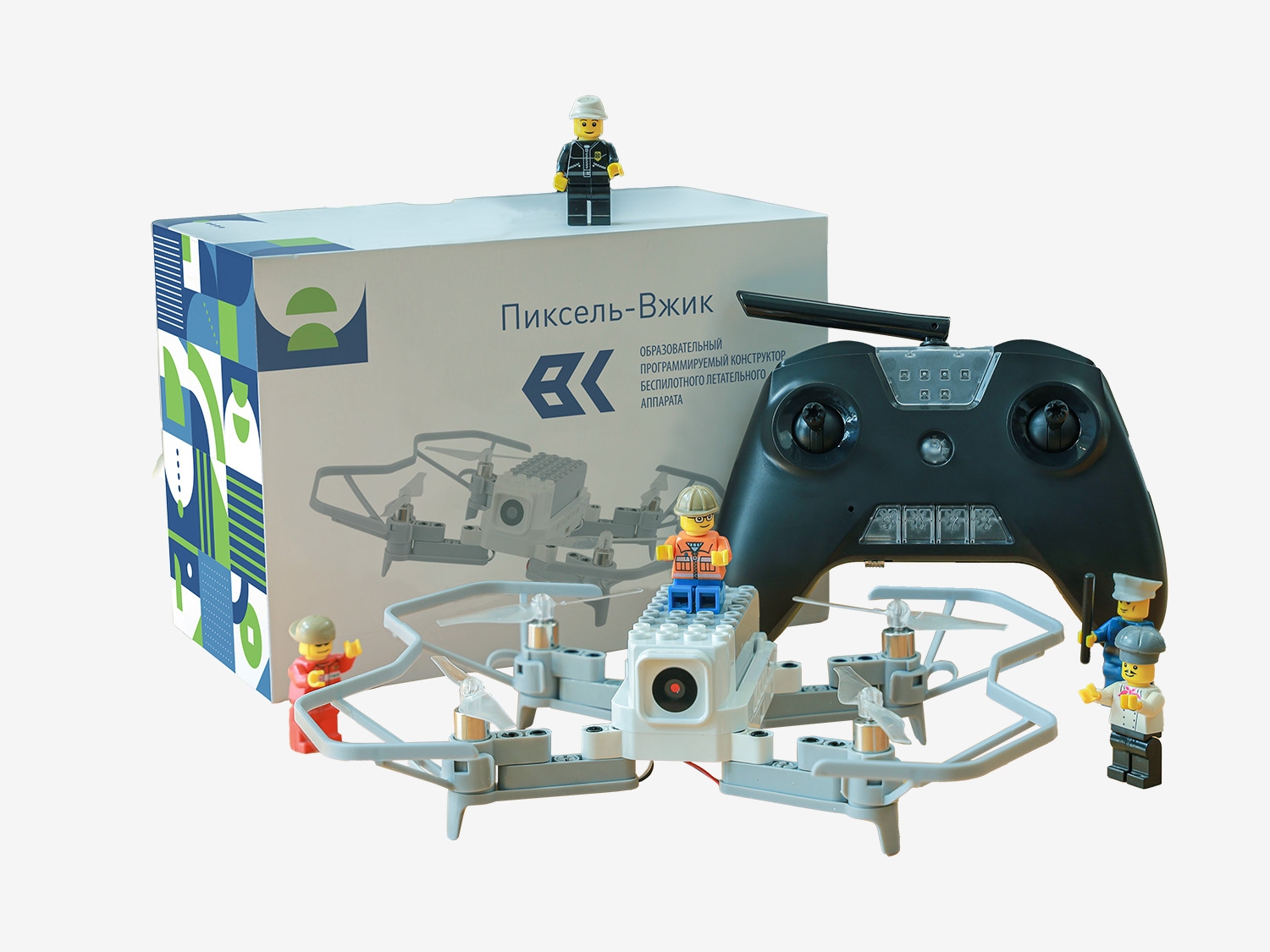

Комплектация:

• Фюзеляж с полетным контроллером:
• материал комбинированный;
• встроенный порт входа/выхода microUSB для подключения к компьютеру или пульту управления;
• встроенный порт JST для подключения дополнительных функциональных модулей;
• встроенный порт для подключения коннекторов двигателей (4 шт.);

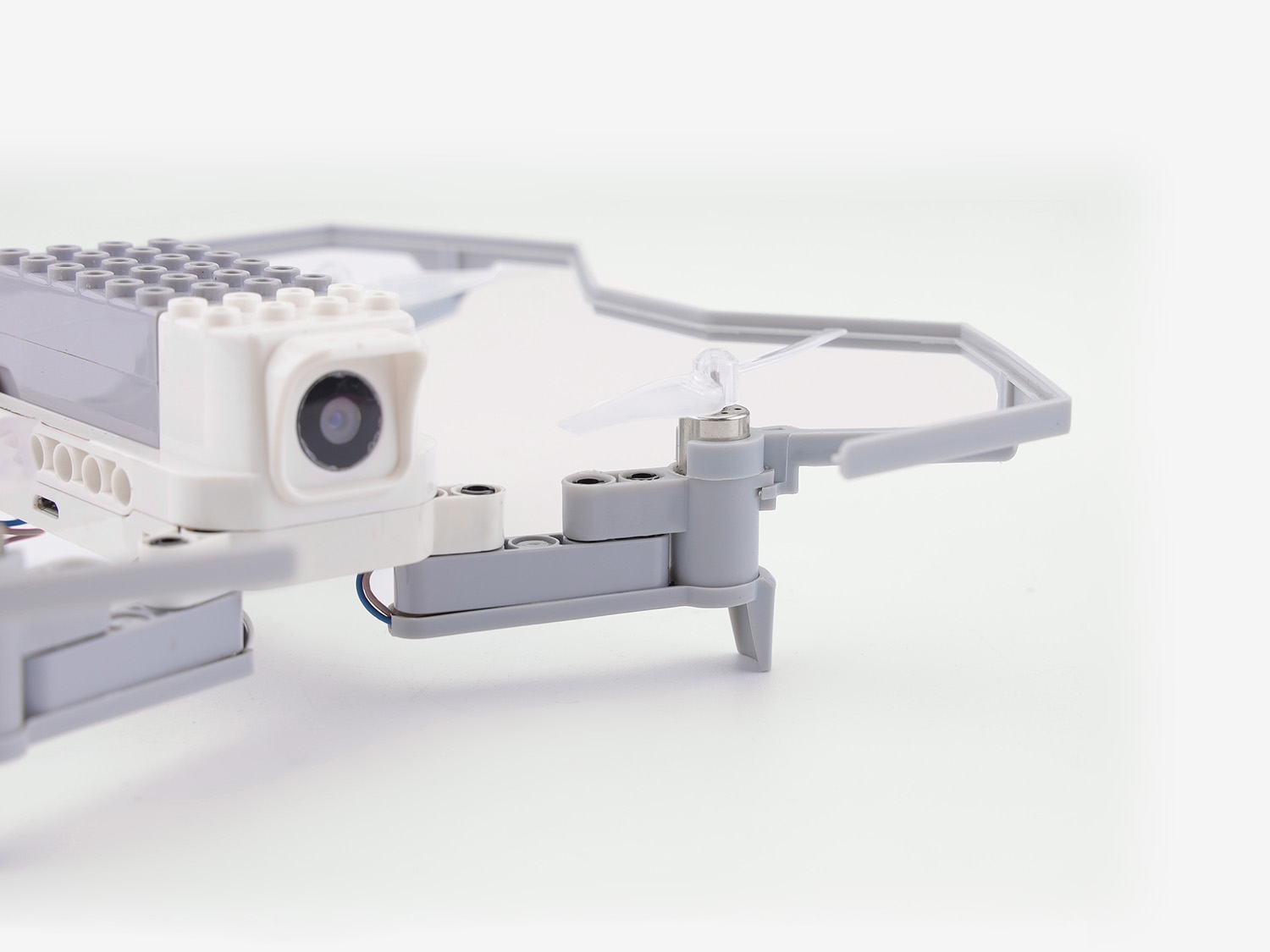

• встроенная видеокамера с разрешением 8Мп;
• оптический датчик (optic flow);
• световой индикатор состояния дрона.
• радиоаппаратура управления: дистанционный пульт управления (питание от 3-х элементов питания типа ААА) со встроенным портом входа/выхода microUSB;
• зарядное устройство с индикацией заряда;
• аккумуляторная батарея (Lipo, емкость 600mAh);
• элемент быстросъемной защиты пропеллеров (2 шт.);
• двигатель с пропеллером (4 шт.);
• инструмент для смены пропеллеров;
• запасной пропеллер (4 шт.);
• инструкция по эксплуатации;
• кабель microUSB-USB;
• запасные стики пульта управления (2 шт.);
• соединительный крепеж 2780 (18 шт.)
