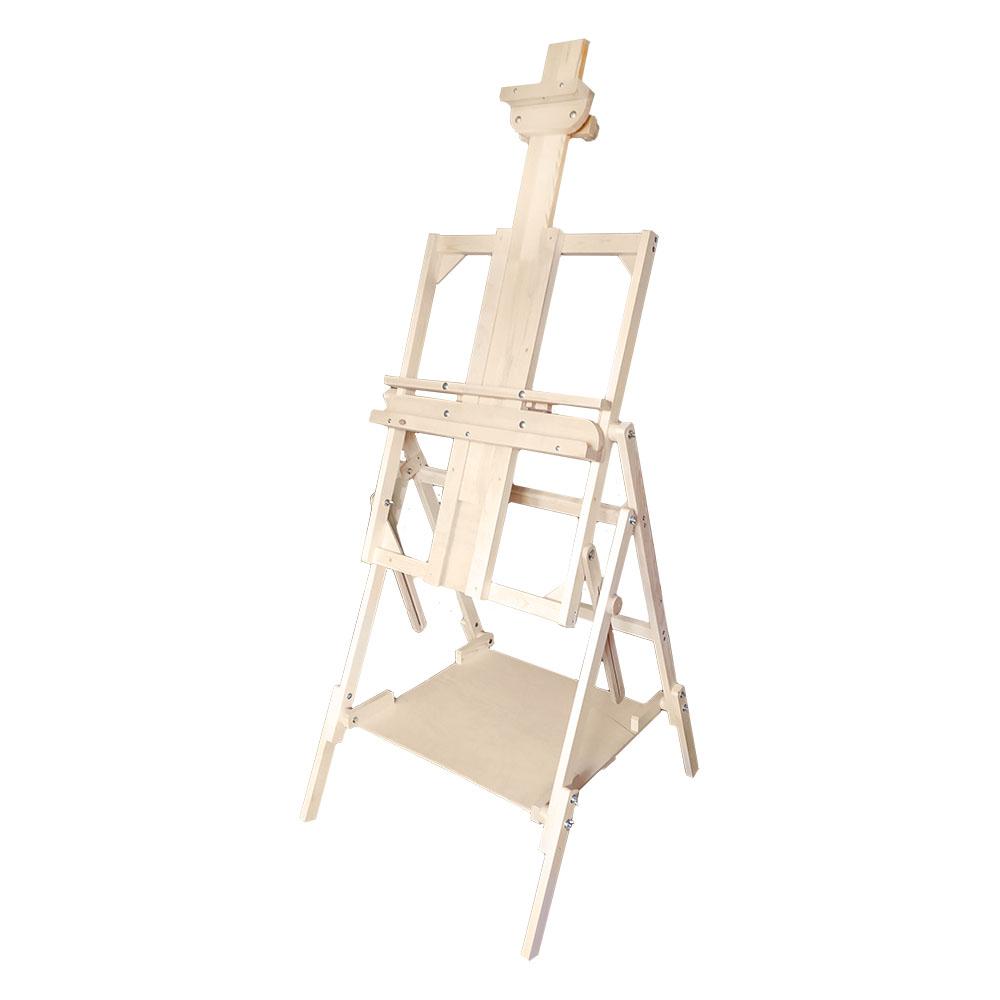

Тип корпуса: Н-корпус, трансформер

Основное назначение: станковая живопись

Размещение: напольный

Рабочие габариты: 130-210x70х~65 см

Габариты упаковки: 80х65х15 см

Угол отклонения наклона: 0 - 95 градусов - может становится горизонтальным

Толщина холста: до 4 см

Рекомендованные размеры холста: до 110х80 см

Уровень нижнего края холста: 50-130 см от пола

Рекомендованная масса нагрузки: до 9 кг

Масса мольберта: 8 кг

Материалы изготовления: массив сосны, фанера, металлическая фурнитура

Отделка: шлифовка

На это чудо натолкнул нас мабефовский мольберт. Как всегда, он был красив, продуман и безбожно дорог.

А почему бы не сделать что-то такое же прикольное, странное, но только свое.

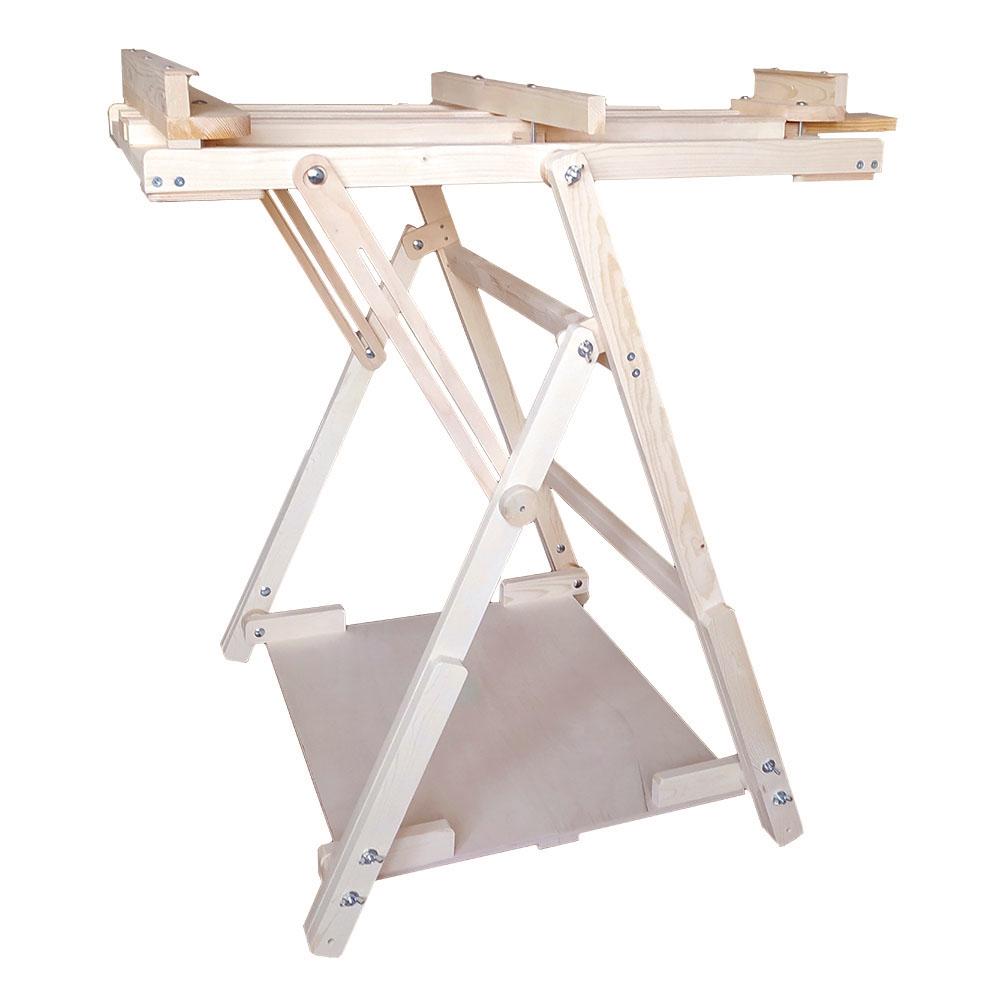

Поворотная рама и трансформации

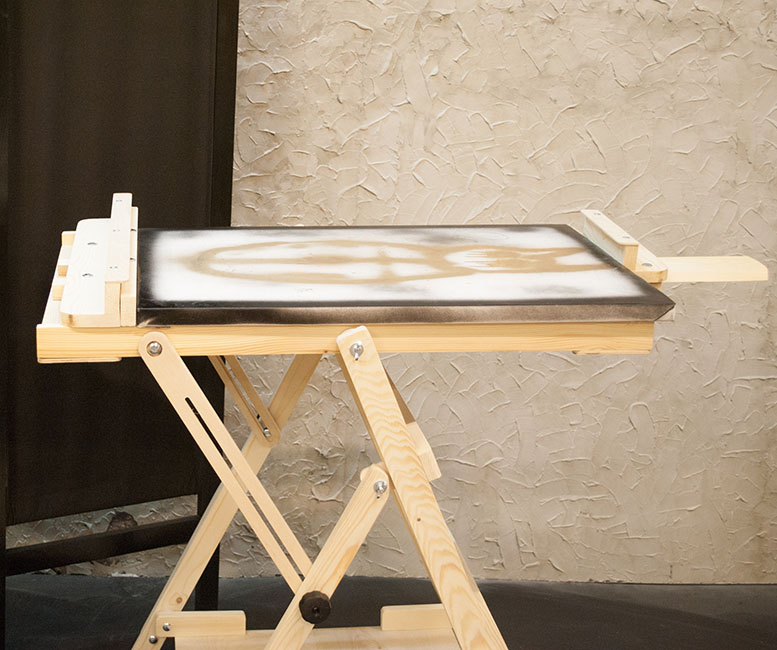

Камон, ну чего в мольберте может быть хитрого? Это просто подставка. Ну да. В общем-то, и у этого экземпляра нет ничего супернеобычного. Только у него есть возможность крутить установленный холст: из вертикального состояния в горизонтальное. Благодаря данному свойству подобные мольберты и называют "трансформерами".

Всех возможных вариантов применения этой особенности Клода мы не знаем. В первую очередь, что приходит в голову – это работа с текучими материалами. Тушь, акварель, гуашь. Со всем этим не очень удобно работать на классической лире. А вот тут вполне. Конечно же, Клод и для масла/акрила тоже подходит.

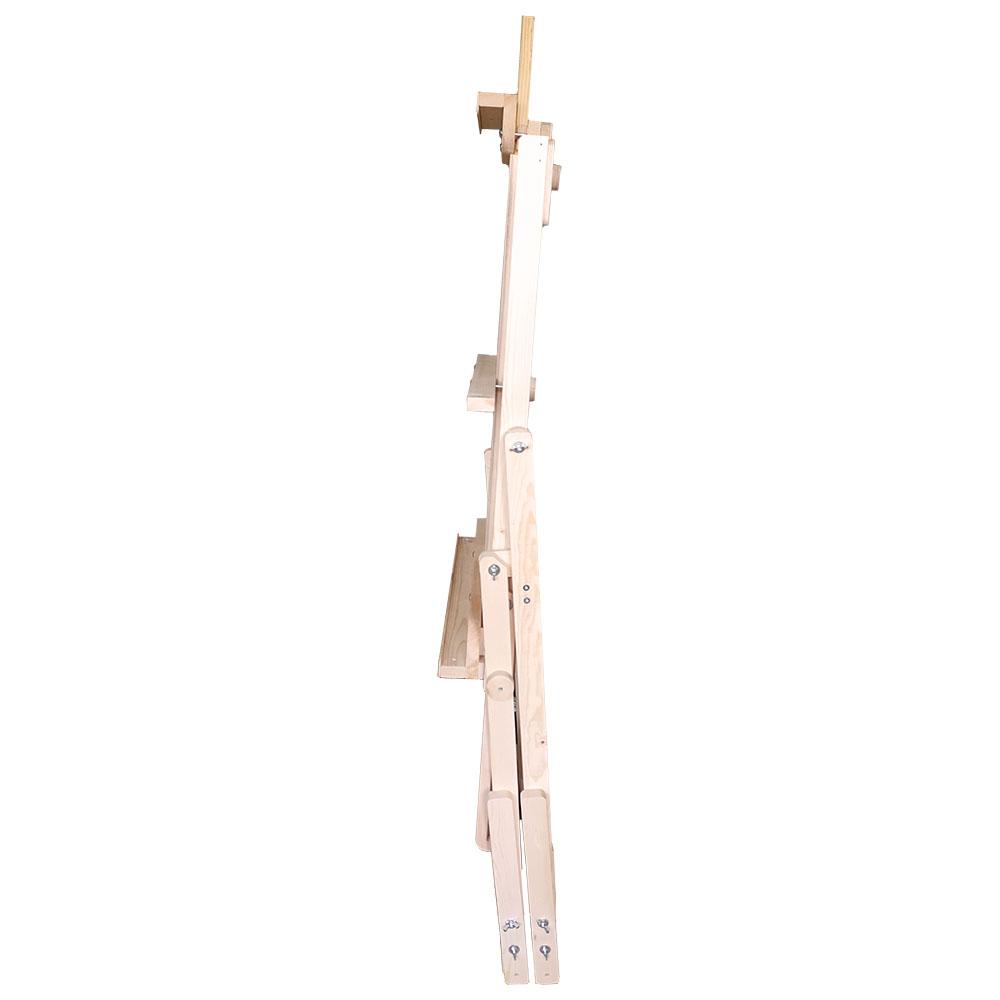

Если вы внимательно рассмотрели фотки, то, наверное, заметили, что этот мольберт не очень компактен. Однако особенность конструкции позволяет складывать его в относительно плоскую штуку. Так что если вам важно экономить пространство, то Клод, в общем-то, вам товарищ в этом деле.

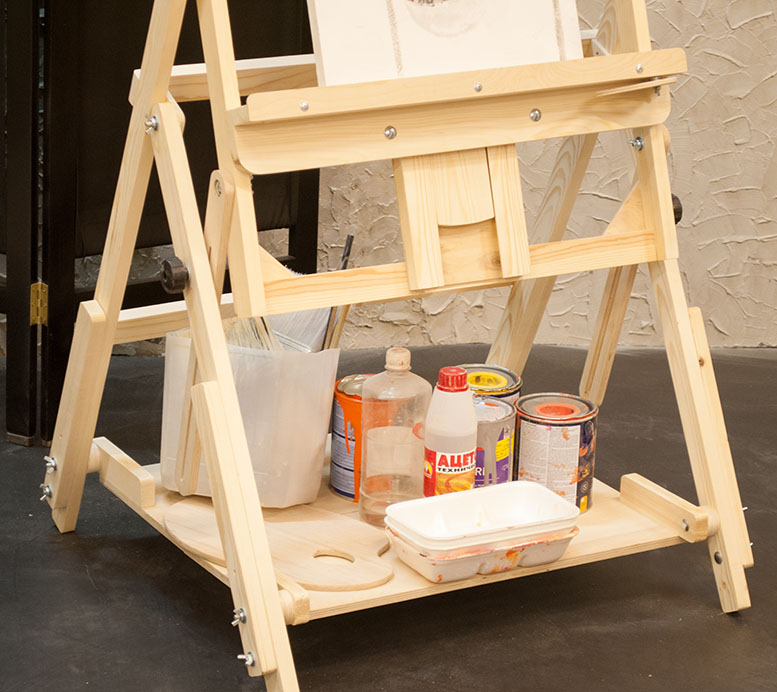

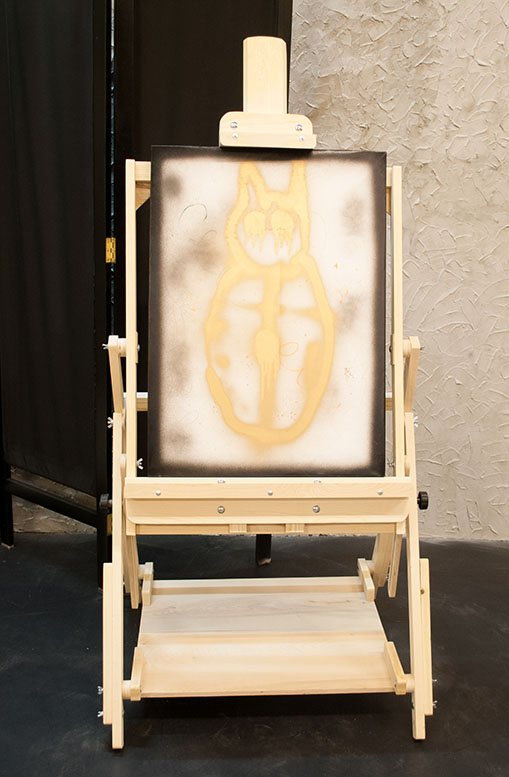

Большая полка снизу

Но если у вас нет потребности постоянно складывать мольберт, то очень вам рекомендуем использовать полку снизу. Это необходимый элемент конструкции, который оказался еще и функциональным. Нет-нет, вы можете загромождать все пространство вокруг Клода. Но согласитесь: банки с красками, кистями, растворителями выглядят стильно на самом мольберте.

Удобные фиксаторы в ответственных местах

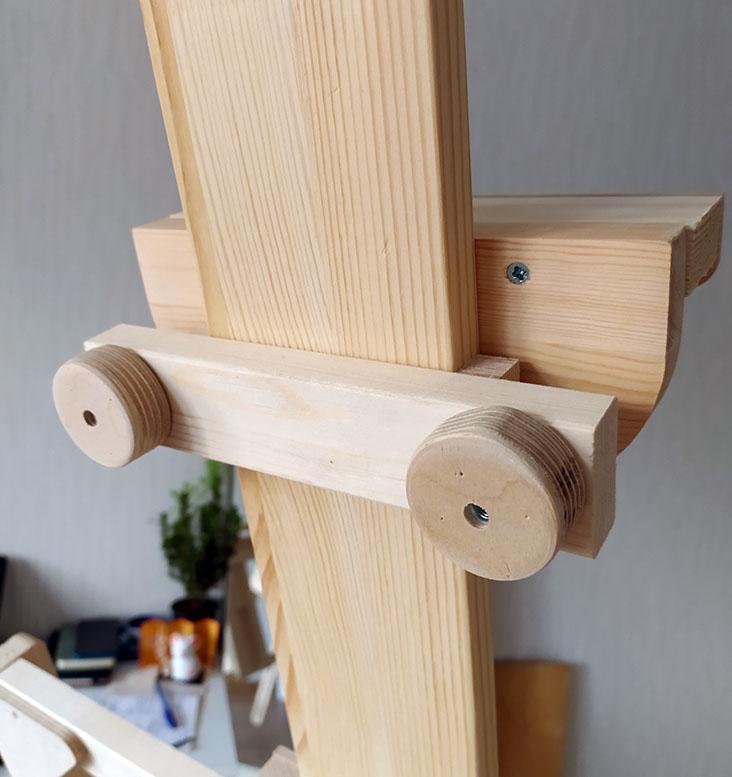

Мы очень любим гайки-барашки. Это очень здоровский элемент крепежа. Однако практика показала, что пальцы устают крутить их часто. Поэтому на солидных мольбертах в наиболее часто используемых местах затягивания мы устанавливаем более крупные гайки. На Клод в том числе.

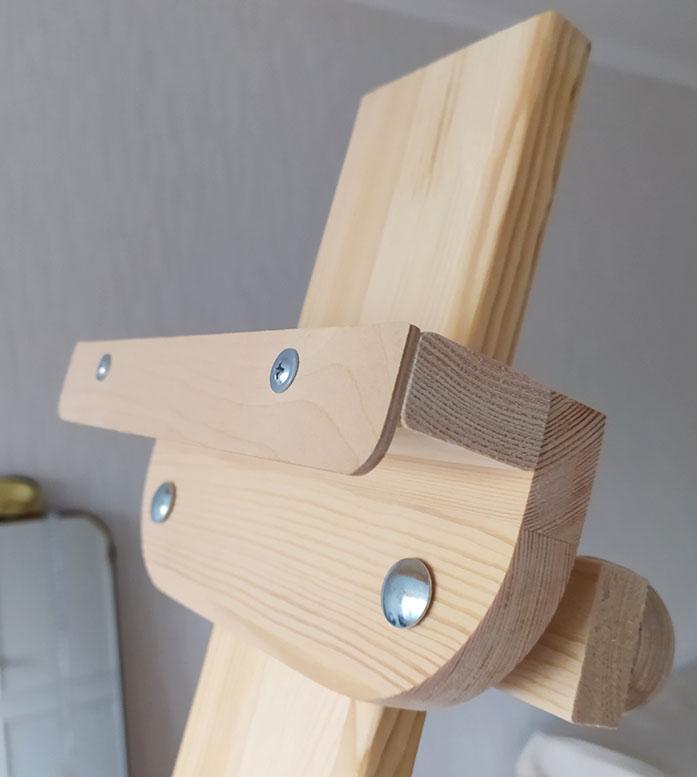

Основные несущие полки

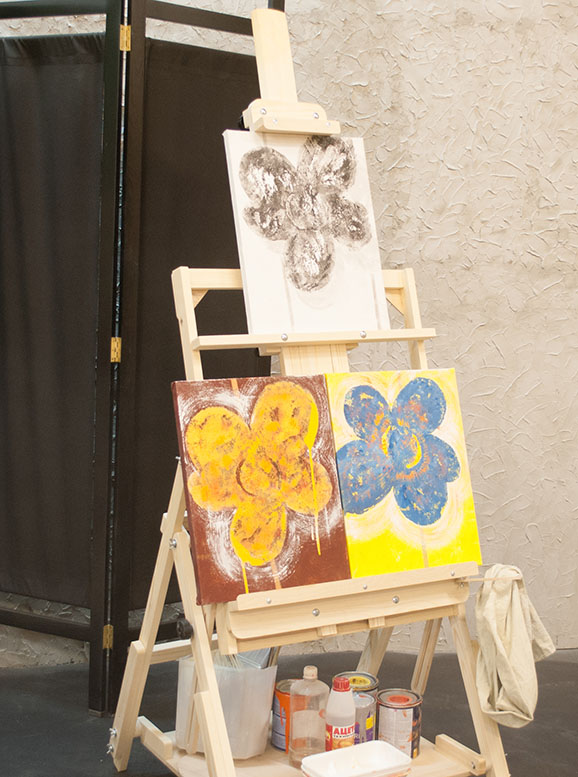

Из приятных бонусов этого мольберта – дополнительная миниполочка. Т.е. тут есть обычная большая полка, на которую ставится работа. Верхний бегунок, поджимающий работу. Но. Есть и промежуточный вариант, который призван устранить один недостаток конструкции – бегунок не может заезжать на территорию основной рамы, поэтому с малыми форматами без этой самой допполки работать было бы не удобно. И по счастливому стечению обстоятельств, она добавляет функционала: можно устанавливать дополнительные холсты или планшеты с эскизами. Мелочь, а приятно.

Съемные бортики

Мы упорно считаем это полезным свойством. Да, в ряде случаев нужно иметь доступ к самой нижней части холста.

Крутить эти полки тоже можно. У нас есть небольшой “бзик” относительно того, должна ли быть у несущих полок опорная стенка в задней части. Иногда должна быть. Иногда не должна. Так вот. Тот же съемный бортик позволяет использовать полки в обоих состояниях. Крутите как хотите (за фотками всех этих положений полок отправляем вас на раздел этой же страницы “Фото, гифки, видео”, а то сюда все не влезает).

Возможные рабочие форматы

Поговорили о полках, но не поговорили о том, что же на них можно установить.

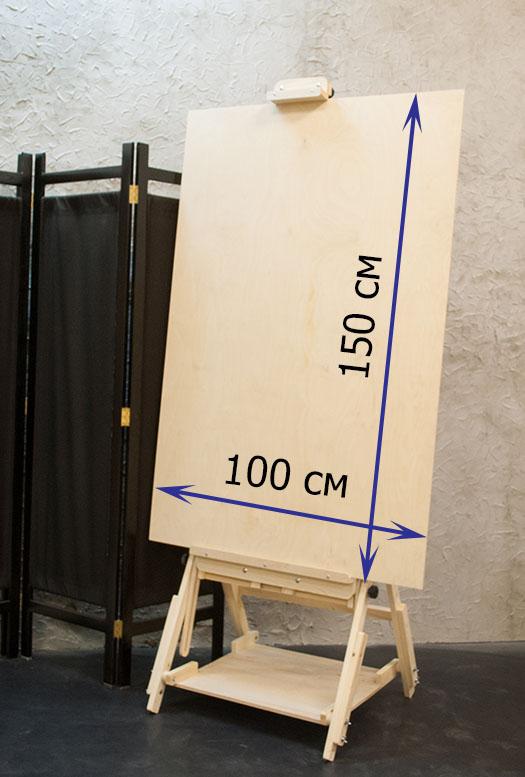

Разбег полочек позволяет использовать холст высотой до полутора метров (на фото, кстати, как раз и установлен лист размером 150*100 см – для масштаба сбоку стоит ширма высотой 190 см). Но очень не рекомендуем писать на Клоде такие картины – все же мольберт маловат и жесткость закрепления работы при таких габаритах не на высоте. Оптимальная максимальная высота – 110 см. Ограничения минимальной высоты нет.

Ширина холста так же не особо ограничена: работа может выходить за пределы ширины полочки довольно далеко. Но не рекомендуем превышать общую ширину устанавливаемой работы 120-ю сантиметрами.

Итак:

• Минимальный размер холста: ограничений нет
• Максимальный размер холста: 150х120 см
• Оптимальные размеры: 50х70 – 110х80 см

Наращиваемые ножки

Раньше мольберт был высоким. Таким, что в горизонтальном положении высота рабочей поверхности составляла примерно 110 см. И вот однажды к нам обратился не очень высокий художник, которому был нужен мольберт, превращающийся в стол. Клод оказался для него высоковат. Нет, правда – сделать универсальный инструмент, подходящий абсолютно всем, невозможно. Но в этот раз мы согласились, что уровень горизонтали должен быть ниже.

Так мы укоротили Клоду ноги на 20 см.

Но изначально-то он был выше! Как-то неправильно было бы вот так отказываться от изначально придуманной конструкции. Поэтому укороченный Клод мы снабдили съемными поворотными дополнительными ножками. Наверное, они не очень нужны, если уж совсем по-чесноку. Но пусть будут.

Таким образом, вы можете установить горизонталь в двух положениях:

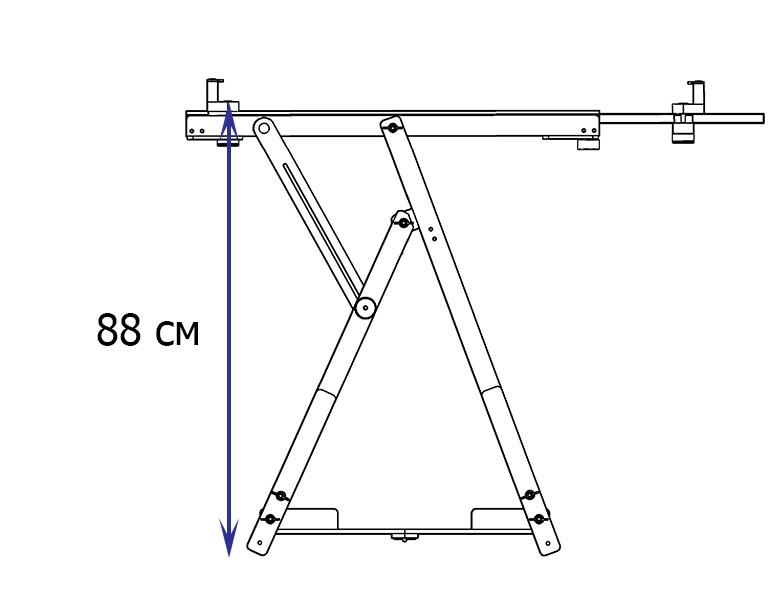

• 88 см от пола до плоскости полок

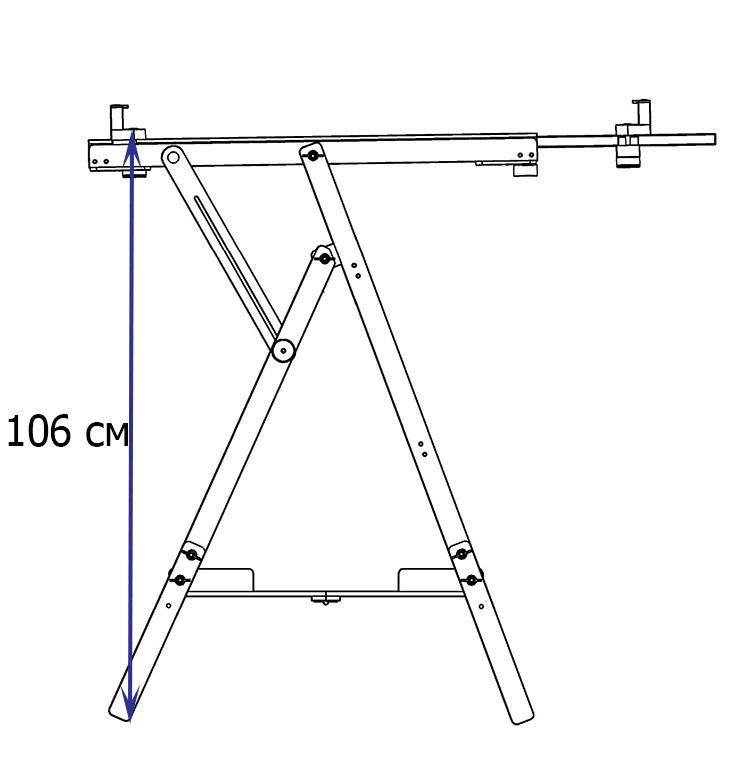

• 106 см от пола до плоскости полок

Отделка, сборка

Отделка простейшая – только шлифовка. Сделан Клод в основном из соснового бруса. Ряд деталей из березовой фанеры.

Для сборки этого мольберта не требуется никаких особых навыков и инструментов. В комплект входит распечатанная инструкция по сборке. Помимо этого вы можете ознакомиться с большой статьей с фотографиями сборки Клода.

Сборка мольберта Клод

Мы прикладываем к нашим Клодам распечатку со схемой сборки. Но если по какой-то причине бумажки у вас не оказалось, а инструкция вам все равно нужна, эта страничка вам поможет.

Поехали

1. Вытаскиваем детали из упаковки. И проверяем, все ли на месте. Если что-то не на месте – смело обращайтесь к нам, мы в кратчайшие сроки и за свой счет исправим ошибку.

   В комплект входят:

   • 1 лицевая поворотная рама
   • 1 рамка задних ног (с ушками)
   • 2 передние ножки
   • 4 наращиваемые ножки
   • 1 большая фанерная полка
   • 2 шатуна
   • 1 центральная подвижная штанга
   • 1 бегунок (малая полочка) с прижимкой
   • 1 промежуточная полочка (брусок с отверстием) с прижимкой
   • 1 большая полка с прижимкой
   • 1 болт с деревянной головкой
   • 8 деревянных круглых гаек
   • 6 деревянных круглых шайб
   • 2 болта 6х40
   • 6 болтов 6х50
   • 2 болта 6х50 с подрезанной шляпкой
   • 2 болта 6х70
   • 4 болта 6х80
   • 4 болта 6х90
   • 2 болта 6х100
   • 14 гаек-барашков
   • 18 шайб

   Болты рекомендуем разложить кучками по длине.




2. Различаем и раскладываем по кучкам деревянные шайбы и деревянные гайки. В большинстве своем они изготавливаются из разных материалов: гайки из фанеры, шайбы из массива сосны. Помимо этого отверстия в гайках чуть больше, в этих отверстиях видна металлическая резьба. Ну и на одной из сторон гайки есть небольшие вмятинки от шпилек, которые фиксируют крышку гайки.






3. Нам понадобятся: рамка задних ног, большая фанерная полка, деревянная шайба, наращиваемая ножка, болт 6х90 (предпоследний по длине болт), металлическая шайба и гайка-барашек.

   Болт продеваем изнутри через любое отверстие большой фанерной полки: петли полки должны смотреть в сторону короткой части рамки задних ног. Насаживаем на болт деревянную шайбу. После этого продеваем болт в нижнее отверстие рамки задних ног, насаживаем наращиваемую ножку через среднее отверстие и фиксируем шайбой и гайкой-барашком.






4. Болтом 6х50 (второй по размеру болт) фиксируем через верхнее отверстие наращиваемую ножку. И делаем все те же самые операции с другой стороны рамки задних ног.






5. Схожим образом крепим к фанерной полке передние ножки.












6. Для соединения передних и задних ног используем болты 6х40 (самые короткие)








7. Болтами 6х80 крепим раму к рамке задних ног. Также понадобятся деревянные шайбы.








   Довольно важный момент: положение рамы. Рельсы должны смотреть вперед (в сторону передних ног), а несимметрично расположенное отверстие должно быть в нижней части рамы.




   На болт насаживаем металлическую шайбу и гайку-барашек




8. Закрепляем шатуны




   Вставляем болт 6х50 в отверстие шатуна со стороны углубления под шляпку. С обратной стороны насаживаем металлическую шайбу. И вставляем этот комплекс в отверстие в раме.






   Теперь пришел черед болтов 6х50 со срезанной шляпкой. Вставляем этот болт в паз шатуна со стороны углубления. Сточенная сторона шляпки болта должна упираться в сторону углубления паза.

   Насаживаем на болт шайбу. И вставляем этот болт в отверстие в передней ноге.






   Накручиваем на болт, вылезший из отверстия передней ноги, деревянную гайку.




9. Вставляем центральную штангу в рельсы рамы.






   Вкручиваем болт с деревянной головкой.




10. Фиксируем полки на раме и штанге.






    Малую полочку собираем с прижимкой на болты 6х70. Деревянные гайки закручиваем не до конца. Насаживаем этот комплекс на центральную штангу.




    Большие полки соединяем с прижимками непосредственно на раме. Для фиксации промежуточной вспомогательной полочки используем болты 6х100. Большая полка закрепляется болтами 6х80.




11. Операцию по удлинению ног проводить не обязательно: решайте сами, на какой высоте вам удобнее работать.






    Из двух болтов в нижней части ног освобождаем от гайки-барашка верхний. Разворачиваем дополнительную ножку вокруг второго болта.




    Фиксируем дополнительную ножку тем же самым болтом через то же отверстие в большой ноге.
